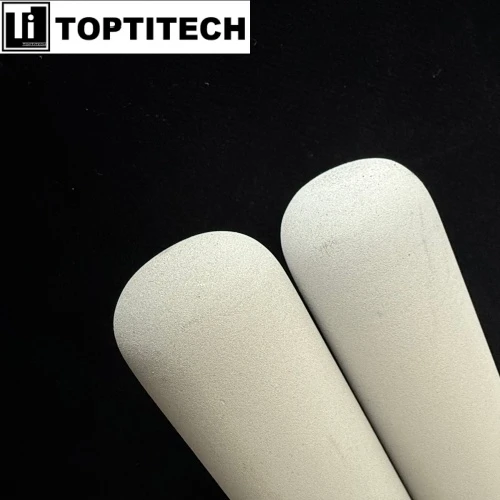

3/4" vyriško sriegio sukepinto SS316L miltelių filtro kasetė, skirta CMP srutų cirkuliaciniam filtrui

TOPTITECH 3/4" išoriniu sriegiu sukepinta SS316L miltelių filtro kasetė sukurta specialiai CMP suspensijos cirkuliaciniam filtravimui puslaidininkinių plokštelių plokščių formavimo procesuose. Šaltasis izostatinis presavimas ir aukštos temperatūros vakuuminis sukepinimas su kontroliuojamu poriniu milteliu paverčia dujas{5}}į tankią 316 litrų tankio plieno struktūrą. 3/4 colių išorinio sriegio jungtis leidžia tiesiogiai pakeisti esamas CMP suspensijos tiekimo sistemas, įskaitant recirkuliacijos kilpas ir naudojimo tašką prie poliravimo padų kolektoriaus. Giluminio filtravimo mechanizmas sulaiko didelius dalelių teršalus -silicio dioksido aglomeratus, cerio dioksido šiukšles ir per didelius abrazyvus-sujungtame porų tinkle, išlaikant srutos abrazyvinį vientisumą. Filtravimo laipsniai nuo 0,2 µm iki 65 µm tinka ir silicio dioksido, ir cerio oksido STI suspensijai.

CMP srutos skaidymo junginiai,{0}}pvz., abrazyviniai agregatai, gelio dalelės, susidariusios skilus paviršinio aktyvumo medžiagoms, metalo likučiai dėl vamzdynų korozijos ir bakteriniai šalutiniai produktai iš recirkuliacijos saugyklos-nuolat nusėda ant kasetės paviršiaus į filtro pyragą. Visiškai -metalinė konstrukcija pašalina terpės migracijos riziką, būdingą polimerų ar pluošto{4}}kasetėms, užkertant kelią plokštelių defektams, įskaitant mikroįbrėžimus, miglotus ir rašto pažeidimus dėl pašalinių dalelių užteršimo. 3/4 colių išorinio sriegio sukepinta SS316L filtro kasetė atlaiko miltelių regeneravimo ir regeneravimo ciklus10 – 1p2H be ultragarsinio struktūrinio valymo Pakartotinai naudojama per kelias gamybos kampanijas, šios kasetės tarnavimo laikas yra 5–10 metų, palyginti su 2–4 savaičių vienkartinių polimerinių alternatyvų keitimo ciklais, todėl žymiai sumažėja puslaidininkių gamybos sąnaudos ir prastovos.

• Medžiaga: SS316L milteliai
• Dydis: φ40*400mm
• Porų dydis: 0,5 um
• Jungtis: 3/4: išorinis sriegis
• Poringumas: 30–40 %
• Technika: Sintering

I. Kietųjų dalelių sulaikymas be rizikos

Dujomis-purkšti 316 l sferiniai milteliai sutankinami ir sukepinami į monolitinę giluminio filtravimo matricą, todėl absoliutus vardinis pašalinimas yra iki 0,2 μm iki 60 μm. Sukepinta struktūra pašalina vidinius apėjimo kanalus ir vidutinę migraciją, aptinkamą suvyniotose arba laminuotose konstrukcijose. Giluminis filtravimas fiksuoja abrazyvinius aglomeratus-silicio dioksido, cerado, aliuminio oksido agregatus-visame akytame tinkle, o ne tik ant paviršiaus. Neišsiliejimo charakteristikos neleidžia užteršti prieš srovę esančios srutų recirkuliacijos kilpos ir trinkelių dozavimo agregatai. Tikslus porų dydžio paskirstymas dėl šalto izostatinio presavimo ir sukepinimo vandenilio atmosferoje užtikrina nuoseklų filtravimo efektyvumą keliose gamybos partijose.





II. Didelė nešvarumų sulaikymo talpa ir ilgesnis tarnavimo laikas



3/4 colio išorinio sriegio kasetė pasižymi dideliu nešvarumų sulaikymu, sulaiko srutų skaidymo junginius-gelio daleles, susidariusias suirus paviršinio aktyvumo medžiagai, metalo likučius, susidariusius dėl vamzdynų korozijos, bakterinius šalutinius produktus iš recirkuliacinės saugyklos-su mažu pradinio slėgio kritimu. Didelis poringumas ir tolygus filtravimo lygis, esant nepertraukiamam filtravimui, yra 30–40 %). srutų cirkuliacija sumažina filtrų keitimo dažnį, o tai labai svarbu didelio našumo plokštelėms.

III. Puikus cheminis ir terminis stabilumas

SS316L sukepinta konstrukcija atlaiko ekstremalias pH aplinkas (pH 10–12), randamas silicio dioksido ir cerio dioksido pagrindu pagamintuose suspensijose. Molibdeno kiekis užtikrina atsparumą duobėms ir chlorido įtempių apsaugą nuo korozijos įtrūkimų, palyginti su 304L klasėmis. Visiškai metalinė monolitinė konstrukcija atspari pažeidimams dėl aukšto slėgio, kintančių apkrovų ciklų ir temperatūros svyravimų recirkuliacinio siurblio veikimo metu.



IV.Valomas, regeneruojamas ir mažos bendros nuosavybės išlaidos



Visiškai metalinė konstrukcija palaiko kelis valymo būdus: atgalinį nuplovimą, ultragarso vonią arba aukštos temperatūros oksidacijos nudegimą. Šarminio valymo ciklai (pH 10–12) ir ultragarsinis regeneravimas atkuria pradinį pralaidumą be struktūros irimo. Kasetės tarnavimo laikas yra 5–10 kartų ilgesnis, palyginti su vienkartiniais polimeriniais (PTFE/PVDF) arba pluošto filtrais, o tai drastiškai sumažina vartojimo išlaidas ir įrankių prastovos laiką.

V. Tiesioginis įleidžiamas modifikavimas su 3/4 colio vyrišku sriegiu

3/4" išorinio NPT sriegio jungtis sklandžiai integruojasi į esamas CMP srutų tiekimo sistemas-recirkuliacijos kilpas, naudojimo taškus prie poliravimo padėklų kolektorių-be papildomų adapterių. Suderinamas su standartiniais filtrų korpusais, todėl per kelias minutes galima pakeisti srautą. Lazeriu suvirinti galiniai dangteliai ir suvirintas audinys užtikrina aukštą pralaidumą. Pritaikomos galinės jungiamosios detalės, sriegių tipai ir bendri matmenys pagal kliento reikalavimus.



VI. Veikia aukštos temperatūros dujų ir skysčių sistemose



Išplečiamas ne tik filtravimas srutomis, bet ir dujų paskirstymo linijos, garų filtravimas ir didelio grynumo cheminių medžiagų perdavimas. Tinka aukštos temperatūros dujų filtravimui iki 600 laipsnių, su terminiu stabilumu sterilizavimo autoklave cikluose, kai polimerinės membranos suyra. Suteikia papildomos funkcijos: triukšmo mažinimas pneumatinėms išmetimui, dujų buferis CMP įrankių pneumatiniuose valdikliuose ir liepsnos slopinimas pavojingoms dujų linijoms.

1. CMP suspensijos cirkuliacinis filtravimas puslaidininkių plokštelių planavime

3/4 colio išorinio sriegio sukepinto SS316L miltelių filtro kasetė pašalina per didelius abrazyvinius aglomeratus (silicio dioksidą, cerio dioksidą, koloidinį silicio dioksidą) iš cheminės mechaninės plokštumos srutos ir išsaugo efektyvias poliravimo daleles nuo 10 iki 200 nm. Giluminio filtravimo matrica sulaiko daleles {{bris}} nešvarumus. Dėl paviršinio aktyvumo medžiagų skilimo, metalo likučių dėl vamzdynų korozijos{7}}sujungtame porų tinkle be apėjimo kanalų. 3/4" išorinis NPT sriegis, leidžiantis greitai pakeisti lauką nekeičiant korpuso.

2. Katalizatoriaus regeneravimas naftos perdirbimo gamyklose ir naftos chemijos procesuose

3/4 colio išorinio sriegio sukepinto SS316L miltelių filtro kasetė veikia esant dideliam slėgio skirtumui (＞30 barų) skysčių ir kietų medžiagų bei dujų ir kietųjų medžiagų atskyrimo režimuose hidrokrekinguose, hidrovalytuvuose ir FCC įrenginiuose. Surenka tauriųjų metalų katalizatorius (platinos, paladžio ir reiningzelolito krekingo nikelio pagrindu). nuotekų srautai, atkuriantys iki 0,5 μm smulkias katalizatoriaus daleles. Didelis atviras poringumas (30–50 %) ir standus sukepintas tinklas atsparus erozijai dėl didelio greičio katalizatoriaus suspensijos srautų, leidžiančių pailginti srauto ciklus tarp atbulinio plovimo regeneracijų.

3. Aukštos{1}}temperatūros dujų ir garų valymas

3/4" išorinio sriegio sukepinto SS316L miltelių filtro kasetė atlaiko nepertraukiamą veikimą iki 600 laipsnių oksiduojančioje atmosferoje, todėl tinka išmetamųjų dujų desulfuravimo išankstiniam filtravimui, nuolatiniam išmetamųjų teršalų stebėjimo sistemos (CEMS) zondo apsaugai ir aukštos temperatūros dulkių šalinimui iš dujofikatoriaus sintezės dujų. Atlieka 3020 laipsnių filtravimą. rūdžių dalelės, vamzdžių apnašos ir anglies nuosėdos, kurios pažeidžia sterilius sterilizavimo garais filtrus.

4. Korozinis cheminis ir tirpiklių apdorojimas

316 l molibdeno kiekis užtikrina atsparumą duobėms chlorido turinčiose terpėse (jūros vanduo, baliklis, druskos rūgštis), kai sugenda 304 nerūdijantis plienas. 3/4" išorinio sriegio sukepinto SS316L miltelių filtro kasetė filtruoja stiprius polinius tirpiklius (DMF, NMP, acetoną), koncentruotą sieros rūgštį, kaustinės sodos tirpalus ir organines rūgštis, nesuskaidydama medžiagos. Giluminio filtravimo būdu surenkamos smulkios katalizatoriaus dalelės iš hidrinimo reaktorių, pašalinami polimerizacijos skysčių likučiai ir šilumos pernešimo likučiai iš monomero. rafinavimo sistemos. Platus cheminis suderinamumas tinka tiek nuolatiniam proceso filtravimui, tiek periodinėms operacijoms, kai dažnai keičiamas tirpiklis.

5. Vandenilio energijos ir elektrolizatorių sistemos

Mikroporėta sukepinta 316L struktūra yra vandenilio difuzoriaus sluoksnis PEM elektrolizatoriuose ir šarminio vandens elektrolizės sistemose. 3/4 colio išorinio sriegio sukepinto SS316L miltelių filtro kasetė sulaiko jonines priemaišas ir kietųjų dalelių teršalus iš recirkuliuojančių elektrolitų srautų, apsaugo membraninius elektrodų mazgus nuo skilimo. Taip pat naudojamas kaip dujų -skysčių atskyrimo elementas elektrolizatoriaus išleidimo angose, pašalina drėgmės pernešimą iš vandenilio saugojimo dujų.

6. Pramoninis vandens ir nuotekų valymas

3/4 colio išorinio sriegio sukepinto SS316L miltelių filtro kasetė poliruoja atvirkštinio osmoso prasiskverbimą puslaidininkinėse itin gryno vandens sistemose, pašalindama daleles iki 0,22 μm, kad atitiktų SEMI plokštelių plovimo standartus. Taip pat naudojama gaminamo vandens filtravimo sistemoje, skirtoje naftos telkinių aušinimo ir atgalinio srauto įpurškimui. naudojamas kaip galutinis poliravimo filtras CIP grįžtamosiose linijose, fiksuojantis suvirinimo purslus, tarpiklių šiukšles ir korozijos produktus iš nerūdijančio plieno vamzdynų tinklų.
